不同网段通过静态路由实现互通(强烈推荐)

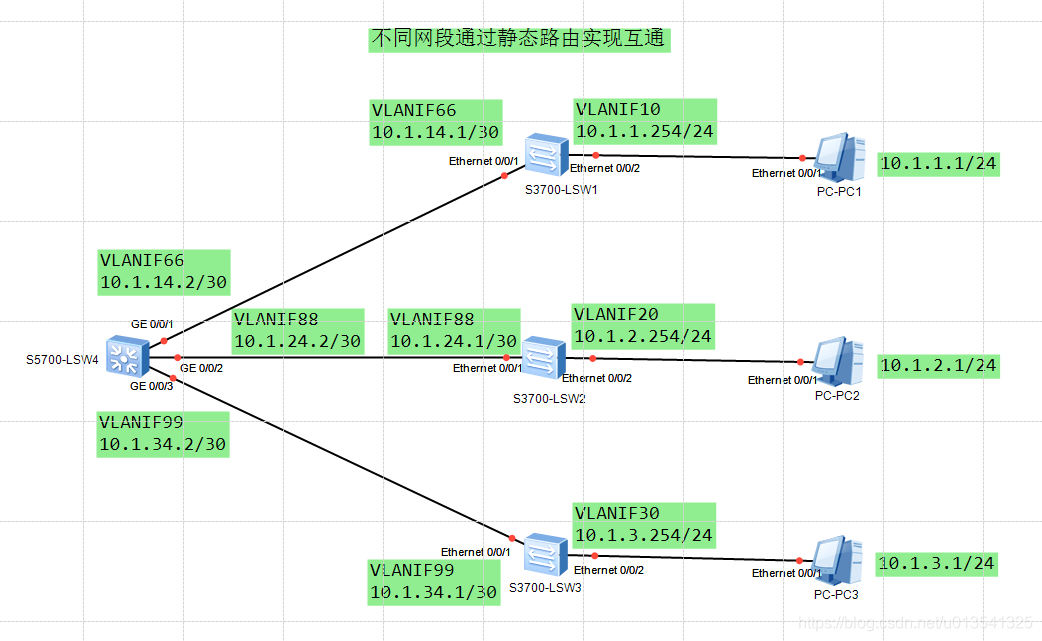

实验拓扑图如下:

只贴出PC1到S5700链路的配置代码!

一、华为交换机S5700配置

1.新建VLAN66

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname LSW4
[LSW4]vlan 66 //新建管理VLAN
[LSW4-vlan66]quit
[LSW4]interface Vlanif 66 //配置IP地址
[LSW4-Vlanif66]ip address 10.1.14.2 30
[LSW4-Vlanif66]quit

2.配置g0/0/1端口

[LSW4]interface GigabitEthernet 0/0/1
[LSW4-GigabitEthernet0/0/1]port link-type trunk
[LSW4-GigabitEthernet0/0/1]port trunk allow-pass vlan 66
[LSW4-GigabitEthernet0/0/1]quit

3.配置一条静态路由

[LSW4]ip route-static 10.1.1.0 255.255.255.0 10.1.14.1

4.保存

<LSW4>save

二、华为交换机S3700配置

1.新建VLAN 66 10

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname LSW1
[LSW1]vlan 66
[LSW1-vlan66]quit
[LSW1]interface Vlanif 66
[LSW1-Vlanif66]ip address 10.1.14.1 30 //配置IP地址
[LSW1-Vlanif66]quit

[LSW1]vlan 10
[LSW1-vlan10]quit
[LSW1]interface Vlanif 10
[LSW1-Vlanif10]ip address 10.1.1.254 24 //配置IP地址
[LSW1-Vlanif10]quit

2.配置e0/0/1、e0/0/2端口

[LSW1]interface Ethernet 0/0/1
[LSW1-Ethernet0/0/1]port link-type trunk
[LSW1-Ethernet0/0/1]port trunk allow-pass vlan 66
[LSW1-Ethernet0/0/1]quit

[LSW1]interface Ethernet 0/0/2
[LSW1-Ethernet0/0/1]port link-type access
[LSW1-Ethernet0/0/1]port default vlan 10

3.配置IP缺省路由

[LSW1]ip route-static 0.0.0.0 0.0.0.0 10.1.14.2

4.保存

<LSW1>save

三、配置电脑

1.设置电脑PC1的IP为同一网段、子网掩码。默认网关:

IP地址:10.1.1.1

子网掩码:255.255.255.0

默认网关:10.1.1.254

2.ping 10.1.14.2就是交换机S5700 VLAN66的IP,直到ping通。
