华为交换机S5735S-L24T4X-QA2光端口指示灯不亮，对端是PTN设备

星如雨落
浏览量: 8

一、现场情况

新华为交换机S5735S-L24T4X-QA2光端口标有10G/1G，华为交换机和对端PTN设备使用的光模块都是单模千兆以太网（1.25Gbps），工作波长1310nm，最大传输距离10km，使用的光纤类型是黄色的单模光纤跳线，光纤接口是常见的LC双工接口。
结果是：新华为交换机S5735S-L24T4X-QA2光端口指示灯不亮，测的光收发功率正常。

🔍 命令行（CLI）查询交换机光口的发光（Tx）和收光（Rx）功

这是最直接、最常用的方式，主要有两种命令：

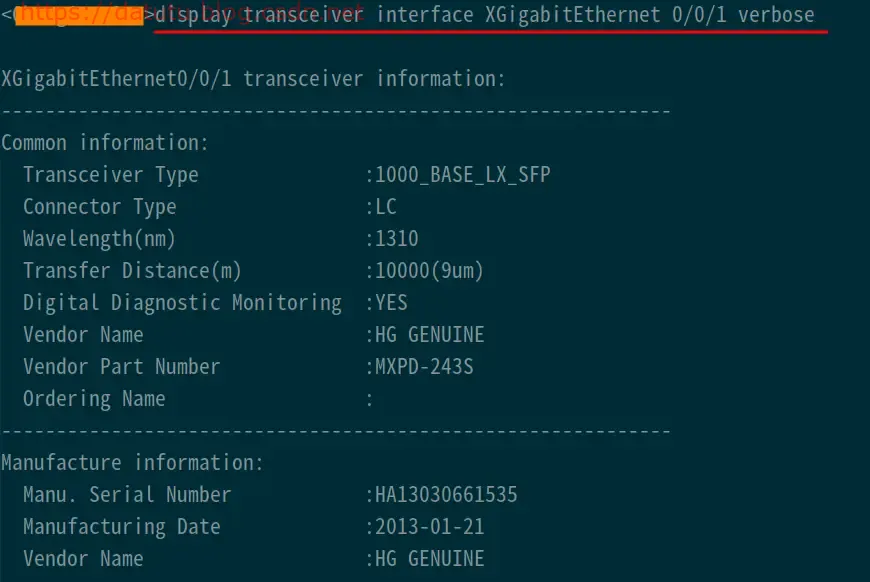

  • 查看单个端口：使用 display transceiver interface [接口名] verbose。例如：
    display transceiver interface GigabitEthernet 1/0/1 verbose

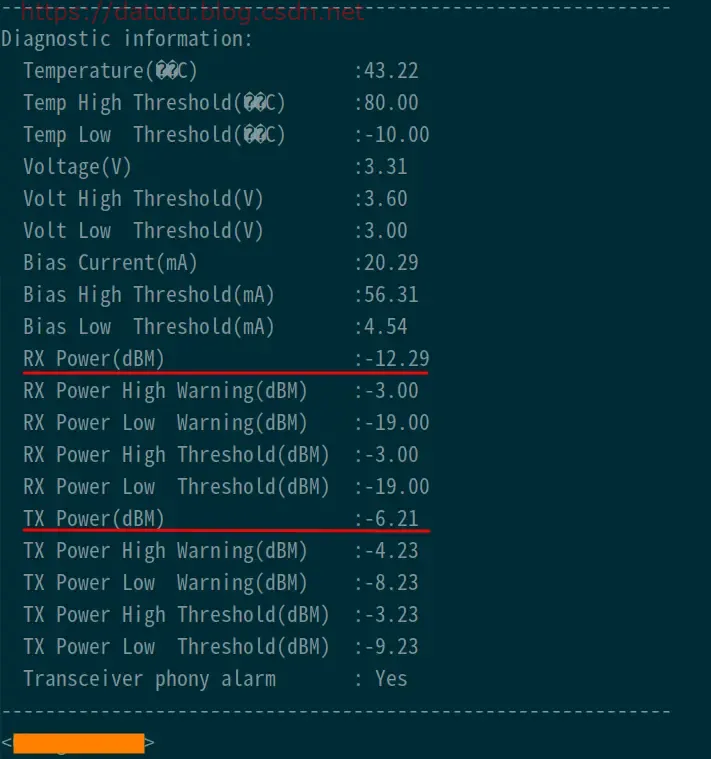

    输出中的 Current Rx Power 和 Current Tx Power 字段即为收、发光功率，单位是 dBm。
  • 查看所有端口：执行 display transceiver verbose 或 display transceiver diagnosis，可查看所有光口的功率信息。

二、分析

这个问题很典型，根本原因在于新华为交换机（S5735S-L24T4X-QA2）（默认开启自协商）与对端PTN设备（可能关闭自协商或协商机制不兼容）的“握手”协议不匹配。

简单来说，就是两端设备在“握手”时出现了问题，虽然光信号本身是通的，但无法建立稳定的链路连接。

  • 自协商模式不匹配：S5735S的默认自协商逻辑可能更严格，与PTN设备“谈不拢”，导致物理链路无法建立。
  • 光功率正常≠链路正常：光功率正常只代表发光收光的物理线路没问题。但链路建立还需要速率、双工模式等逻辑参数达成一致。协商失败时，即便有光，端口逻辑上仍是“DOWN”，指示灯不亮。

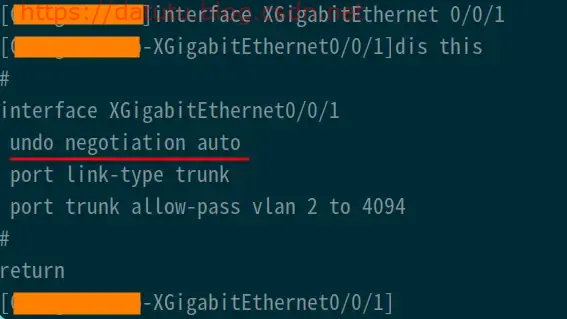

  • undo negotiation auto的作用：该命令关闭了S5735S光口的自协商功能，使其以固定的速率和双工模式工作。这强制“匹配”了PTN设备的工作方式，所以链路成功建立，指示灯恢复正常。

总的来说，这是设备间自协商兼容性差异导致的问题。你通过 undo negotiation auto 命令手动统一了双方的协商模式，是正确

三、补充说明与建议

  • 命令本质：undo negotiation auto 即 negotiation disable，用于将光口从默认的自协商模式改为强制模式。
  • 后续操作：关闭自协商后，建议手动设置端口速率（如 speed 1000），确保强制模式参数明确，避免潜在协商问题。
  • 彻底解决：升级交换机固件（VRP）到较新版本，通常能改善设备兼容性。
